Erstellen eines Klimadiagramms mit Staroffice 6.0

Klimadiagramme sind wichtige Darstellungen für das Fach Geographie.

Ein interessante Quelle für Klimadaten ist: http://www.klimadiagramme.de

Die vorgestellte Vorgegehensweise lässt sich sich auf einfache Wetterdiagramme, Statisken und andere Diagramme, die eine Darstellung von zwei y-Achsen benötigen, anwenden.

1. Es wird „neue Tabelle“ (Starcalc) gestartet.

2. Eintragen der Werte entsprechend dem Beispiel

Beispiel für Dresden:

3. Die komplette gefüllte Tabelle wird markiert

--> Einfügen Diagramm

-- > Schritt 1 --> weiter

--> Schritt 2 Werte in Zeilen --> weiter

--> Schritt 3 Verbunddiagramm Linien und Säulen wählen --> weiter

--> Schritt 4 Haupttitel festlegen oder auch weglassen, x Achse einklicken , x-Achsentitel Monat, y-Achsentitel Temperatur in ° C --> fertig stellen

--> so sieht dann das vorläufige Ergebnis aus

4. Nun werden im Starcalc die Diagrammeigenschaften verändert

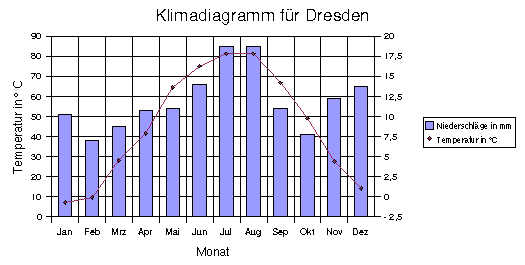

--> Niederschlagswerte im Diagramm markieren --> rechte Maus --> Objekteigenschaften --> Option --> sekundäre y- Achse --> Ergebnis:

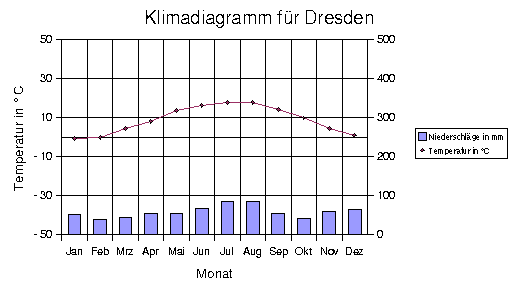

* 5. Nun wird die Einteilung der Achsen mittels der Eigenschaften der Achsen verändert:

Format --> Achsen --> ... --> Skalierung --> Ergebnis:

(Günstig bzw. notwendig, um Klimadiagramme von verschiedenen Orten vergleichen zu können)

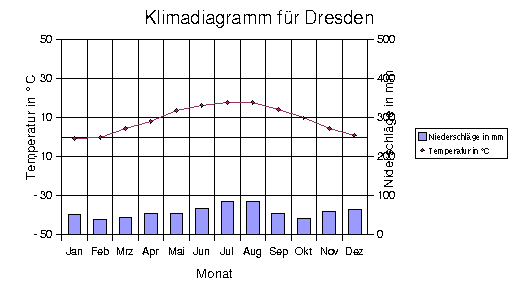

6. Erstellung des zweiten Achsentitels:

y - Achsentitel markieren kopieren und wieder einfügen

Jetzt y - Achsentitel doppelt anklicken und in „Niederschläge in mm“ umändern. Anschließend werden die Achsentitel an die richtige Stelle geschoben.

Anmerkung 1: Werden die Schritte von 4. auf die Temperaturwerte angewendet, so ist dann die Vertauschung der y Achsen möglich.

Natürlich muss dann noch die Anpassung der Achsentitel erfolgen.

Anmerkung 2: Natürlich lassen sich noch viele Eigenschaften der Diagramme ändern --> Farben, Größe usw.

Viel Erfolg beim Ausprobieren.
